Что включает в себя обмер фасада здания?
Обмер фасада представляет собой комплекс натурных и инструментальных измерений, необходимых для определения фактической геометрии наружных стен и подготовки достоверной технической документации. Специалисты фиксируют длины и высоты участков, положение углов, осей, оконных и дверных проемов, парапетов, карнизов, цоколей, балконов, лоджий, козырьков, водосточных элементов и других архитектурных деталей. При выполнении работ учитываются выступы, уступы, деформационные швы, отклонения вертикальных и горизонтальных линий, перепады отметок и особенности примыкания конструкций.
В зависимости от назначения обследования применяются натурные измерения, геодезическое оборудование, лазерные дальномеры и сканерные станции. Для сложных или протяженных объектов создается цифровая копия объекта, по которой можно анализировать геометрию фасада без многократного доступа к высотным участкам. Точность сканирования выбирается с учетом технического задания, масштаба документации и требований к погрешности измерений.
По итогам обмерных работ подготавливаются обмерный план, фасадные чертежи, отдельные схемы узлов, разрезы здания и ведомости выявленных отклонений. При необходимости в состав материалов включаются поэтажные планы, планы помещений и привязка фасадных элементов к внутренней планировке. Документы могут использоваться для проектирования ремонта, реконструкции, утепления, реставрации, облицовки, монтажа навесных систем и подготовки исполнительной документации.
Результатом является комплект материалов, отражающий не проектные предположения, а фактическое состояние объекта на дату проведения обследования. Это позволяет заранее выявить несоответствие проектным решениям, уточнить объемы работ, снизить риск ошибок при изготовлении конструкций и обеспечить контроль качества последующих строительно-монтажных мероприятий.
Какие технологии и оборудование применяются при обмерах фасадов?

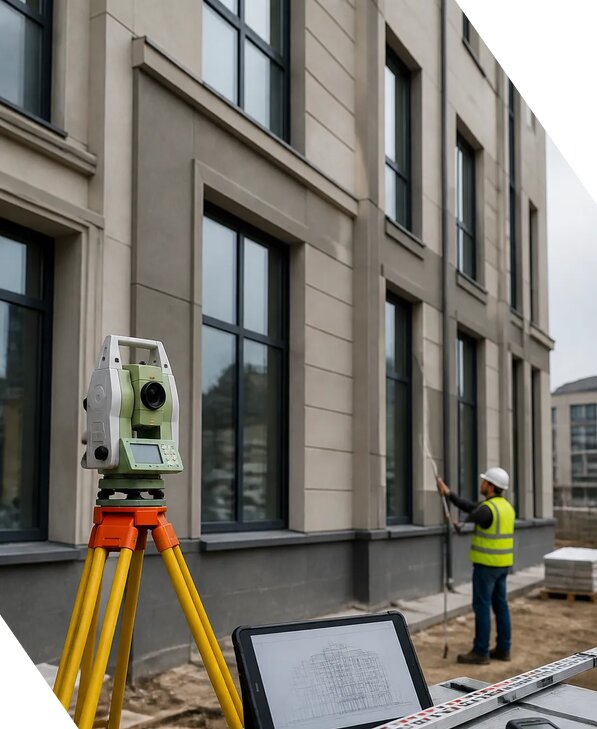

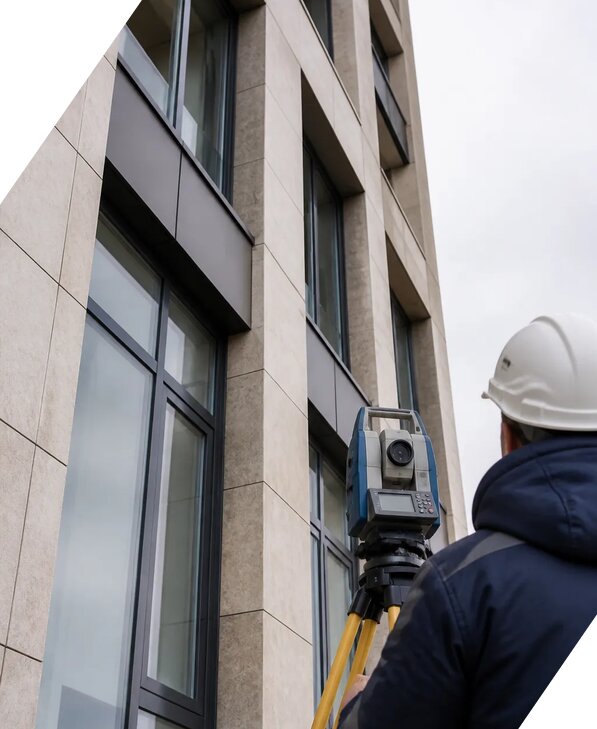

Состав оборудования определяется высотой здания, сложностью архитектуры, доступностью фасадов, требуемой детализацией и назначением будущей документации. Для стандартных участков применяются лазерные дальномеры, электронные тахеометры, нивелиры, измерительные рулетки и другое измерительное оборудование. При большой площади или сложной конфигурации используются сканерные станции, которые фиксируют пространственное положение множества точек и позволяют получить подробную трехмерную модель наружных конструкций.
Лазерное сканирование особенно эффективно при наличии криволинейных поверхностей, большого количества декоративных элементов, нестандартных проемов и перепадов плоскостей. По облаку точек определяется фактическая геометрия фасада, строятся сечения, контролируются отклонения от вертикали, выявляются провисы, выпучивания и локальные деформации. При необходимости результаты сопоставляются с проектной или ранее выполненной документацией, что помогает установить динамику изменений.
Точность сканирования зависит от расстояния до объекта, характеристик оборудования, условий видимости, количества станций и качества последующей обработки данных. Измерения дополняются фотофиксацией, ручной проверкой отдельных размеров и привязкой к геодезической системе координат. На участках, где требуется оценить не только геометрию, но и состояние материалов, могут применяться приборы неразрушающего контроля и испытательное оборудование.
Обработка результатов выполняется в специализированных программах. Заказчику передаются цифровые материалы и чертежи в согласованных форматах, включая формат DWG, а также PDF-документы, таблицы размеров, фотоотчет и протокол результатов. Методика проведения работ описывается в техническом задании и зависит от требований нормативной документации. Такой подход обеспечивает воспроизводимость измерений, проверяемость исходных данных и удобство использования материалов проектировщиками, подрядчиками и специалистами технического надзора.
Для каких задач нужны обмерные чертежи фасадов?
Обмерные чертежи фасадов необходимы во всех случаях, когда проектные решения должны опираться на реальные размеры и конфигурацию существующего здания. Они применяются при капитальном ремонте, реконструкции, реставрации, изменении архитектурного облика, утеплении наружных стен, замене облицовки, установке навесного фасада, ремонте кровельных свесов и парапетов. Документация также востребована при подготовке проекта перепланировки, надстройки, пристройки или приспособления объекта под новое функциональное назначение.
На основании материалов обмеров проектировщик получает сведения о положении несущих и ограждающих конструкций, размерах проемов, отметках перекрытий, расположении инженерных коммуникаций, выступах и нишах. Это позволяет правильно рассчитать объем облицовочных материалов, определить количество крепежных элементов, разработать узлы примыканий и избежать расхождений между чертежами и реальным объектом. При изготовлении фасадных кассет, витражей, оконных блоков, декоративных панелей и металлических конструкций точность исходных данных напрямую влияет на возможность монтажа.
В состав комплекта могут входить фасадные чертежи по каждой стороне здания, схемы осей, поэтажные планы, планы помещений, разрезы здания, чертежи характерных узлов и таблицы элементов. Если требуется оценить техническое состояние, к графическим материалам добавляются описания дефектов, фотофиксация, результаты измерений и техническое заключение. Отдельно фиксируются трещины, отслоения, разрушение швов, коррозия металлических деталей, нарушение примыканий и следы увлажнения.
Обмерная документация помогает согласовать решения между собственником, проектной организацией и подрядчиком. Она используется для подготовки смет, ведомостей объемов, рабочей документации и исполнительных схем. При необходимости материалы проходят лабораторный контроль отдельных характеристик, а соответствие требованиям оценивается с учетом действующих норм, особенностей объекта и поставленной задачи. В результате сокращается количество корректировок, уточняются реальные объемы и повышается контроль качества работ.
Как проверяется точность результатов при обмерах фасадов?
Проверка достоверности выполняется на нескольких этапах: во время полевых измерений, при камеральной обработке и перед передачей готовой документации. Сначала специалисты анализируют исходные условия, определяют границы обследуемого участка, выбирают точки привязки и составляют последовательность работ. В техническое задание включаются требования к масштабу, детализации, системе координат, допустимой погрешности измерений, составу чертежей и формату выдачи материалов.
В процессе натурных измерений ключевые размеры проверяются повторно, а отдельные элементы фиксируются с разных точек. При лазерном сканировании выполняется взаимная регистрация сканов, контроль общих точек и сопоставление результатов соседних станций. Для протяженных фасадов создается сеть привязки, позволяющая обнаружить смещение отдельных фрагментов. Точность сканирования оценивается по контрольным расстояниям и разнице между независимыми измерениями. Если выявляется превышение установленного допуска, участок обследуется повторно.
После полевых работ проводится обработка облака точек, удаляются случайные помехи, проверяются пропуски и анализируется полнота покрытия. Специалисты сравнивают графические материалы с фотоматериалами, ведомостями размеров и фактическими отметками. Контроль отклонений выполняется относительно вертикальных и горизонтальных плоскостей, проектных осей либо согласованной системы координат. При оценке состояния конструкций учитываются не только размеры, но и характер деформаций, их расположение и возможная связь с дефектами.
По завершении оформляется протокол результатов, в котором отражаются примененная методика проведения, использованное оборудование, дата работ, условия измерений, выявленные ограничения и основные числовые показатели. Если обследование связано с техническим состоянием, данные рассматриваются совместно с нормативной документацией и выводами специалистов. При необходимости отдельные характеристики подтверждаются инструментальными измерениями и испытаниями в аккредитованная лаборатория. Такой порядок позволяет получить проверяемые материалы, пригодные для проектных, расчетных и эксплуатационных решений.
Какие документы и исходные данные нужны для обмеров фасада?
Для качественного выполнения работ желательно предоставить сведения, которые помогают определить границы обследования, назначение документации и особенности эксплуатации здания. В первую очередь необходимы адрес объекта, его функциональное назначение, количество этажей, ориентировочные размеры, сведения о реконструкциях и перечень фасадов, подлежащих обмеру. Если имеются технический паспорт, архивные чертежи, проектная документация, исполнительные схемы, поэтажные планы или материалы предыдущих обследований, их следует передать специалистам для предварительного анализа.
Особое значение имеет техническое задание. В нем указываются требуемый уровень детализации, перечень элементов для фиксации, необходимость съемки инженерных коммуникаций, требования к привязке, составу графических материалов и формату выдачи. Также согласуется необходимость подготовки разрезов здания, фасадных чертежей, обмерного плана, трехмерной модели, ведомости дефектов, фотоотчета и технического заключения. Если материалы нужны для проектирования навесной системы, отдельно задаются требования к фиксации оснований, швов, закладных деталей и зон крепления.
До начала работ проверяется доступ к фасадам, возможность установки оборудования, наличие охранных зон, режим объекта и ограничения по времени. Для высотных участков может потребоваться автовышка, строительные леса, промышленный альпинизм или организация безопасной зоны на прилегающей территории. Если на фасаде расположены действующие кабели, трубопроводы, вентиляционные элементы и иные инженерные коммуникации, их местоположение включается в программу измерений.
После согласования исходных данных специалисты определяют состав полевых работ, подбирают измерительное оборудование и устанавливают допустимые значения погрешности измерений. По итогам заказчик получает результаты измерений, комплект чертежей и пояснительные материалы, пригодные для дальнейшего проектирования и контроля. Компания ЭкспертизаРоссия работает с 2014 года, а с 2014 года по 2026 выполнено более 2578 заказов. В Нижнем Тагиле услуги обмеров выполняются с учетом особенностей объекта, требований нормативной документации и согласованного технического задания.
